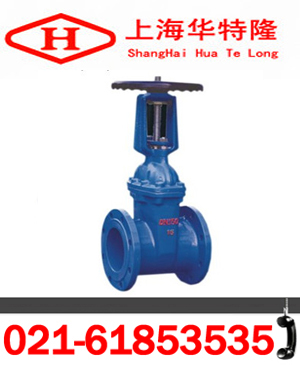

Z41X弹性座封闸阀产品性能参数

一、概述：
    Z41X弹性座封闸阀克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、Z41X弹性座封闸阀特点：
1）整体包胶： 闸阀采用整体包胶，其良好的覆着性能与精确的几何尺寸，保证密封可靠，寿命长。
2）重量轻：阀体采用球铁制成，重量轻，安装维修方便。
3）平底式阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4）耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀及生锈，不但可供生饮，而且可用于污水系统。 5）三“O”型环密封圈：由于阀杆采用三“O”型密封圈密封没计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。
三、Z41X弹性座封闸阀执行标准技术参数：　
工作温度：0～80℃　　　　　
法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm　　　　
适用介质：水、油、气等　　
试验标准：GB13927 AP1598
四、Z41X弹性座封闸阀主要零件材料：

名 称	材 质
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁 +三 元 乙　丙　或　丁　腈　橡　胶
中 口 垫	丁 腈 橡 胶、三 元 乙　丙
密 封 圈	丁 腈 橡 胶
支 架	灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆	不 锈 钢
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
阀　杆　螺　母	铜　合　金
手 轮 （传 动 帽）	可 锻 铸 铁

五、Z41X弹性座封闸阀外形连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
HA	322	332	350	420	581	581	736	882	1009	1300	1380
HC	374	398	429	524	721	736	942	1031	1117	1655	1805

六、Z41X弹性座封闸阀维护说明：
1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
4）阀杆：表面损坏，只能换新。
5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
7）来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
8）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
