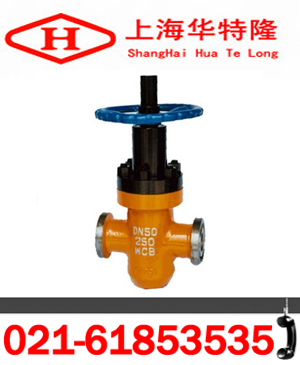

Z83Y卡箍高压平板闸阀产品说明
一、概述：
Z83Y高压卡箍平板闸阀结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
二、Z83Y高压卡箍平板闸阀特点：
1）符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2）闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3）阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4）采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5）可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
三、Z83Y高压卡箍平板闸阀作用：
卡箍平板闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 425℃ 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
四、Z83Y高压卡箍平板闸阀执行标准：
|
设计标准 |
JB/T5298、APl6D | |
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 | |
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a | |
|
对焊端 |
GB/T 12224 | |
|
试验和检验 |
GB/T3927、JB/T 9092 | |
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm | |
|
适用温度 |
-29～121℃ | ||
|
适用介质 |
普通型 |
石油、天然气、成油品、水等 | |
|
抗硫型 |
含H2S、CO2的石油、天然气等 | ||
|
连接形式 |
法兰端、焊接端、卡箍端 | ||
|
驱动方式 |
手动、电动、气动等 | ||
1.阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2.本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3.本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4.关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5.阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6.阀门在使用过程中，如因易损件而泄漏，应及时更换。
7.阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
8.阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535， 本资料来自上海华特隆阀门制造有限公司http://www.zjhtlw.com，如需转载请注明。
订货流程：
1.客户采购清单请传真至 021-61857272，或来电咨询 021-61853535。
2.收到客户采购清单，为客户提供阀门型号选型与报价（产品报价单）。
3.具体商定：交货期、特殊要求等事宜。
订货须知：
一、客户对产品有特殊要求，须在订货合同中提供以下说明：
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
