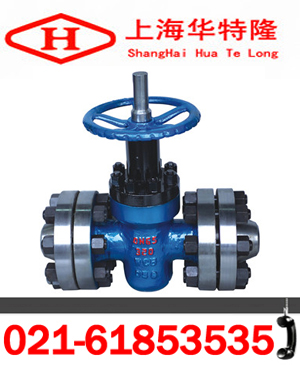

ZF43Y-250C高压平板闸阀产品使用说明
一、概述:
ZF43Y-250C高压平板闸阀采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的水、油品、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。
二、ZF43Y-250C高压平板闸阀特点:
1)采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2)闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
3)阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。
4)关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5)由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6)开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开.
三、ZF43Y-250C高压平板闸阀执行标准:
设计标准 |
JB/T5298、APl6D | |
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
焊接 |
GB/T 15188.1 | |
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a | |
对焊端 |
GB/T 12224 | |
试验和检验 |
GB/T3927、JB/T 9092 |
适用范围 |
PN10.0~42.0MPa |
DN25~200mm | |
适用温度 |
-29~121℃ | ||
适用介质 |
普通型 |
石油、天然气、成油品、水等 | |
抗硫型 |
含H2S、CO2的石油、天然气等 | ||
连接形式 |
法兰端、焊接端、卡箍端 | ||
驱动方式 |
手动、电动、气动等 |
件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
"Z"型 |
WCB、铬钼钢 |
合金钢(焊硬质合金) |
不锈钢 |
合金钢(焊硬质合金) |
铝青铜 |
聚四氟乙烯、氟橡胶 PTFE、 |
订货流程:
1.客户采购清单请传真至 021-61857272,或来电咨询 021-61853535。
2.收到客户采购清单,为客户提供阀门型号选型与报价(产品报价单)。
3.具体商定:交货期、特殊要求等事宜。
订货须知:
一、客户对产品有特殊要求,须在订货合同中提供以下说明:
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
