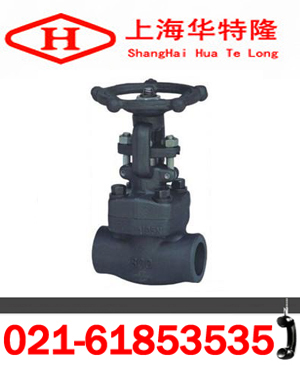

Z11H锻钢闸阀产品性能参数说明
一、概述:
Z11H锻钢闸阀适用于 Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、Z11H锻钢闸阀选用标准:
设计规范:JB/T 7746、API602
结构长度:JB/T 7746、工厂规范
承插口/螺纹:JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验:JB/T 9092、API598
压力-温度:GB/T 9131、ANSI B16.34
产品标识:GB/T 12220、MSS SP25
供货规范:JB/T 7928
三、Z11H锻钢闸阀特点:
1.闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。
2.闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3.采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
4.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
5.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6.阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
四、Z11H锻钢闸阀主要零件材料:
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PIFE | ||
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
8 |
销钉 |
A276 420 |
A276 304 | ||
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
13 |
阀杆螺母 |
A276 410 | |||
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
铭牌 |
SS | |||
16 |
手轮 |
A197 | |||
17 |
润滑垫片 |
A473 431 |
通径 |
缩径RB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
NPS |
全径FB |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 | ||
L |
150~800Lb |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 | |
900Lb |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
210 | ||
1500Lb |
111 |
111 |
111 |
114 |
120 |
140 |
162 |
210 | ||
H(OPEN) |
150~800Lb |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 | |
900~1500Lb |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 | ||
W |
150~800Lb |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 | |
900~1500Lb |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 | ||
Weights |
Bolted |
150~800Lb |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
900~1500Lb |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 | ||
Welded |
150~800Lb |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 | |
900~1500Lb |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22 |
华特隆订货须知:
一、Z11H锻钢闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z11H锻钢闸阀型号,请按Z11H锻钢闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华特隆的阀门专家为您审核把关。
