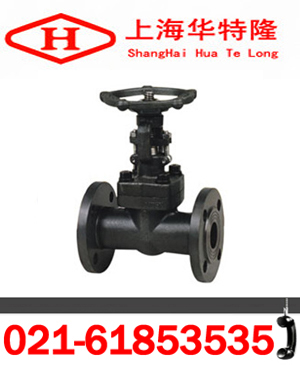

Z41H锻钢闸阀性能参数介绍
一、概述：
Z41H锻钢闸阀关闭件为闸板，启闭为闸板沿通道轴线的垂直方向移动的阀门，在管路上主要用来切断介质，即全开或者全关状态。不适合做调节流量和输送泥浆介质使用。具有流体阻力小，启闭所需力矩较小，形体结构简单等优点，华特隆锻钢闸阀可以使用在介质双向流动的管路上，全开时，密封面受工作介质的冲蚀比截止阀小。Z41H锻钢闸阀适用于石油、化工、火力电站等各种工况的小口径管路上作为切断或接通管路介质。特点：流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
二、Z41H锻钢法兰闸阀结构型式：
1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖。
三、Z41H锻钢闸阀标准规范：
计规范：JB/T 7746、API602
结构长度：JB/T 7746
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
四、Z41H锻钢闸阀适用范围:
口径：DN15-50、IN½''-2''；
压力：1.6-16mpa、150LB-2500LB；
工作温度 -29～425℃；
适用介质：水、蒸汽、油品、腐蚀性介质；
主体材料：A105、 F5、 F11、F22、 304、304L、316、316L、LF2。
五、Z41H锻钢闸阀材料表：
|
序号 |
名 称 |
美标碳钢 |
美标合金钢 |
美标不锈钢钢 | ||
|
Part Name |
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
阀体 |
Body |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
Seat Ring |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
Wedge |
A276 410&430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
Wtem |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
Gasket |
Corrugated SS+graphite |
SS+PTFE | ||
|
6 |
阀盖 |
Bonnet |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销 |
Pin |
A276 T410 |
A276 304 | ||
|
9 |
填料压套 |
Gland |
|
A182 F304(L) |
A182 F316(L) | |
|
10 |
活节螺丝 |
Gland Eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压盖 |
Gland Flange |
A105 |
A182 f11 |
A182 F304(L) |
A182 F316 (L) |
|
12 |
螺母 |
Gland Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
Stem Nut |
A276 410/Cu-Alloy(铜合金) | |||
|
14 |
手轮锁紧螺母 |
H.W.Lock Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
Nameplate |
SS | |||
|
16 |
手轮 |
Handwheel |
A197 | |||
|
17 |
衬垫 |
Bearing Gasket |
A473 431 | |||
|
18 |
填料 |
Stem Packing |
Flexible Graphite |
PTFE | ||
|
适用介质 Suitable Medium |
(水、油、气等)W.O.G.etc |
(酸类)HNO3,CH3OOH etc | ||||
|
适用温度 Suitable Temperature |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |||
六、Z41H锻钢闸阀尺寸和重量表：
|
通径 NPS
|
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 | ||
|
L(RF) L1(BW)
|
150 |
108 |
117 |
127 |
140 |
165 |
178 | |
|
300 |
140 |
152 |
165 |
178 |
190 |
216 | ||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 | ||
|
H(OPEN)
|
150，300 |
158 |
169 |
197 |
236 |
246 |
283 | |
|
600 |
169 |
197 |
236 |
246 |
283 |
320 | ||
|
W
|
100 |
100 |
125 |
160 |
160 |
180 | ||
|
Weights
|
150
|
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 | ||
|
300
|
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 | |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 | ||
|
600
|
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 | |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 | ||
华特隆订货须知：
一、Z41H锻钢闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41H锻钢闸阀型号，请按Z41H锻钢闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：感谢您访问我们的网站【http://www.zjhtlw.com华特隆公司】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
