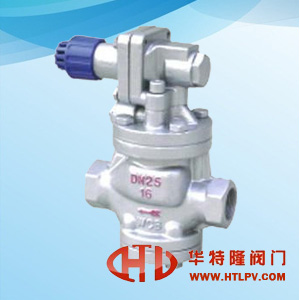

YG13H/Y型内螺纹蒸汽减压阀产品性能参数介绍

    YG13H/Y型内螺纹蒸汽减压阀产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。内螺纹蒸汽减压阀减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
YG13H/Y型内螺纹蒸汽减压阀产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
①提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
②改善了流线分布，降低了噪声。
③改进了密封面结构，延长了密封面寿命。

二、YG13H/Y型内螺纹蒸汽减压阀主要材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀瓣	2Cr13
缸套 活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座 导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

三、YG13H/Y型内螺纹蒸汽减压阀性能指示：

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989

四、YG13H/Y型内螺纹蒸汽减压阀连接尺寸：

公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88



华特隆订货须知：

一、YG13H/Y型内螺纹蒸汽减压阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YG13H/Y型内螺纹蒸汽减压阀型号，请按YG13H/Y型内螺纹蒸汽减压阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。

感谢您访问我们的网站【http://www.htlpv.com华特隆公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
