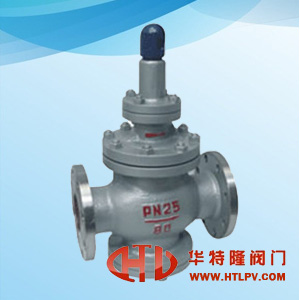

YGa43H/Y高灵敏度大流量蒸汽减压阀产品性能参数介绍

    YGa43H高灵敏度大流量蒸汽减压阀由主阀和导阀两部分组成,主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。YGa43H高灵敏度大流量蒸汽减压阀是在普通减压阀的基础上作了很大的改进，加大了活塞面积，改变了节流结构和密封形式，加大了过流面积等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。

二、YGa43H高灵敏度大流量蒸汽减压阀参数：

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

三、YGa43H高灵敏度大流量蒸汽减压阀流量系数(Cv)：

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

四、YGa43H/Y高灵敏度大流量蒸汽减压阀材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀瓣	2Cr13
缸套 活塞	铝铁青铜
膜片	1Cr18Ni9
活塞环	合金铸铁/对位聚苯
导阀座 导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

五、YGa43H/Y高灵敏度大流量蒸汽减压阀尺寸：

公称通径DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500



一、YGa43H/Y高灵敏度大流量蒸汽减压阀产品名称与型号口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YGa43H/Y高灵敏度大流量蒸汽减压阀型号，请按YGa43H/Y高灵敏度大流量蒸汽减压阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
