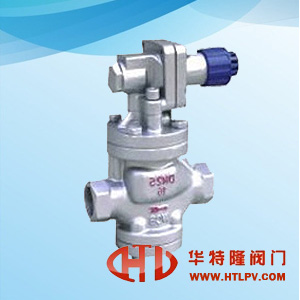

YG13H/Y型内螺纹高灵敏度蒸汽减压阀产品性能参数介绍

    YG13H型内螺纹高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。内螺纹高灵敏度蒸汽减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

①提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
②改善了流线分布，降低了噪声。
③改进了密封面结构，延长了密封面寿命。

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989

四、YG13H/Y型内螺纹高灵敏度蒸汽减压阀材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀瓣	2Cr13
缸套 活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座 导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

五、YG13H/Y型内螺纹高灵敏度蒸汽减压阀尺寸：



公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88
