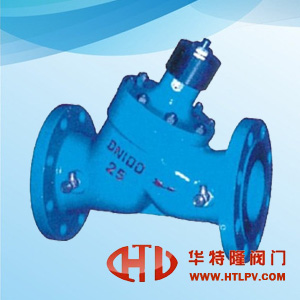

JLH多功能三合一止回阀产品性能参数说明

一、概述：
    JLH多功能三合一止回阀具有截至、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道，可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。适用于在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
二、JHL多功能三合一止回阀特点：
1.融截止、节流、止回三种阀门之功能，可代替泵出口截止、节流、止回阀三台阀门，实现一阀多用。
2.可做为管道自动平衡分配阀使用，只要首次调好流量不动，以后停泵或开机都不需要再调，始终保持首次调好的流量。
3.停泵后阀瓣自动快速止回，关闭平稳无水锤。
4.长期停泵或泵修理，为确保安全密封，可将阀杆拧到底，顶住阀瓣即实现截止阀功能。JLH截止、节流、止回多功能阀完全取代了传统管道装置中须装截止阀、调节阀、止回阀三台阀门使用大量减少投资、空间和安装费用。
三、JLH多功能三合一止回阀主要技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、JLH多功能三合一止回阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

五、JLH多功能三合一止回阀外形连接尺寸：

公称通径 DN	安装方式	阀长 L(mm)	法兰直径 (mm)	开启高度 H(mm)	螺栓孔中心距 (mm)	螺栓孔数＊直径	重量 kg
50	法兰连接	230	160	210	125	4*18	16
65		290	180	250	145	4*18	24
80		310	195	290	160	8*18	35
100		350	215	320	180	8*18	50
125		400	245	380	210	8*18	72
150		480	280	420	240	8*23	98
200		550	335	500	195	12*23	150
250		620	405	680	355	12*25	230
300		700	460	730	410	12*25	390
350		787	520	830	470	16*25	50
