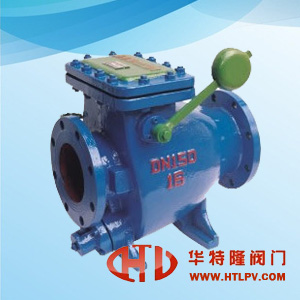

HH44X微阻缓闭止回阀产品性能参数说明
一、概述：
HH44X微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。
二、HH44X微阻缓闭止回阀技术参数：
公称压力：1.0～2.5MPa
公称通经：40～800mm
适用介质：水、弱腐蚀性液体
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、HH44X微阻缓闭止回阀主要性能参数：
|
型号 |
HH44T-10~25 |
HH44X-10~25 |
HH44H-10~25 | |
|
工作压力（MPa） |
1.0~2.5 | |||
|
适用温度（℃） |
≤80 | |||
|
适用介质 |
水 | |||
|
材料 |
阀体、阀盖 |
灰铸铁、碳钢 | ||
|
阀瓣 |
橡胶组合件 | |||
|
阀轴 |
不锈钢 | |||
2.当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
3. 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。
四、HH44X微阻缓闭止回阀外形连接尺寸：
|
公称压力
(MPa) |
公称通径
DN(mm) |
尺寸(mm) |
|
|
|
L |
H |
B | ||
|
1.0
1.6
|
40 |
200 |
300 |
220 |
|
50 |
230 |
300 |
270 | |
|
65 |
290 |
320 |
290 | |
|
80 |
310 |
354 |
300 | |
|
100 |
350 |
350 |
320 | |
|
125 |
400 |
380 |
340 | |
|
150 |
480 |
500 |
410 | |
|
200 |
500 |
580 |
450 | |
|
250 |
600 |
670 |
550 | |
|
300 |
700 |
730 |
580 | |
|
350 |
800 |
820 |
630 | |
|
400 |
900 |
920 |
700 | |
|
450 |
1000 |
950 |
800 | |
|
500 |
1100 |
1100 |
900 | |
|
600 |
1300 |
1200 |
990 | |
|
700 |
1400 |
1550 |
1120 | |
|
800 |
1500 |
1700 |
1300 | |
|
900 |
1700 |
1800 |
1350 |
