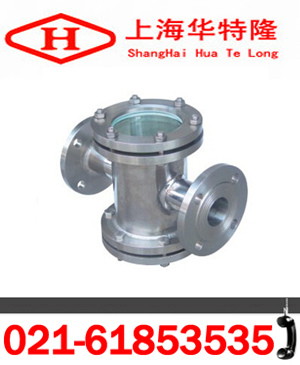

HGS07直通视镜产品技术性能介绍

一、概述：
    HGS07直通视镜适合于制药，乳品，石油，啤酒，饮料，化工，水利，电力等行业的排液或受槽前的回流,冷却水等管道上面,用来监测管道内水流等介质的流动情况,确包生产的安全与产品质量。视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、HGS07直通视镜适用范围：
1.化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2.化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4.轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。
三、HGS07直通视镜技术参数：
视镜主体材质：碳钢,不锈钢304、321、316、316L、衬氟、衬胶、衬铅. 　　
视镜视窗材质：钢化玻璃、钢化硼硅玻璃、石英玻璃。 　　
视镜密封垫片材质：橡胶、聚四氟乙烯。 　　
视镜工作压力（MPa）：≤1.6 　　
视镜工作温度（℃）：0-80℃ 0~200℃ 0-600℃
四、HGS07直通视镜结构尺寸：

G	DN	2.5公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直径	厚度	H	L	直径	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

五、HGS07直通视镜性能参数:

壳体材质	碳钢WCB、不锈钢304、321、316、316L
视窗材料	钢化硼硅玻璃	石英玻璃
工作温度（℃）	0~250	0~800
公称压力（MPa）	＜0.6	0.6~2.5
密封件材质	丁腈橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接
允许急变温度（℃）	＜60

华特隆阀门订货须知：
    一、①HGS07直通视镜产品名称与型号②HGS07直通视镜口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定HGS07直通视镜镜型号，请按HGS07直通视镜型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
