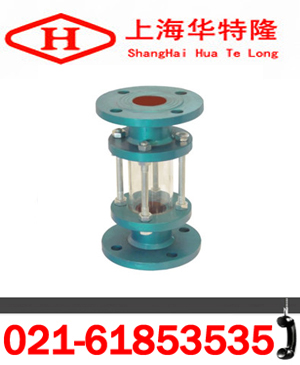

SJ-BL玻璃管视镜产品技术性能介绍
一、概述：
SJ-BL玻璃管视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、SJ-BL玻璃管视镜适用范围：
1.化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2.化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4.轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。
三、SJ-BL玻璃管视镜技术参数：
压力等级： 0.6 /1.0/1.6 /2.5/4.0M PA ( 150LB-300 LB)
玻璃耐压 ： 钢化 硼 硅 玻 璃 片 ≤2.5 MPa 石英 玻 璃 片 ≤ 10.0M Pa
阀体材质： 碳钢（ WCB）； 不锈钢（ 304； 316； 304L； 316L）； 双相钢
视窗材质： 钙钠玻璃 ； 钢化硼硅玻璃 ； 石英玻璃
玻璃耐温：钢化硼硅 玻璃 ：≤2 00℃，石英玻璃： ≤1000 ℃ 允许急变温度=60℃
密封垫片： 丁晴橡胶垫片 ； 聚 四氟乙烯垫片； 金属石墨垫片
螺帽螺栓： 20# 3 04 304L 316 316L
法兰密封面 ： 突面 （ RF） 平 面 （ FF） 凹凸面 （ MFM） 榫槽面 （ TG）
法兰标准： HG GB HGJ J B ANSI JIS DIN BS N F
法兰制造检测标准 ： HGJ 501- 502 -8 6
螺纹标准： G ； R； RC； NPT； PT；BSP
阀体外表： 碳 钢 防腐油漆或发黑 ；不锈钢酸洗处理或抛光
四、SJ-BL玻璃管视镜结构尺寸：
|
G |
DN |
L |
D |
D1 |
D2 |
N-Φd |
|
1/2 |
15 |
250 |
95 |
65 |
46 |
4-Φ14 |
|
3/4 |
20 |
250 |
105 |
75 |
55 |
4-Φ14 |
|
1 |
25 |
250 |
115 |
85 |
65 |
4-Φ14 |
|
11/4 |
32 |
250 |
135 |
100 |
78 |
4-Φ18 |
|
11/2 |
40 |
250 |
145 |
110 |
85 |
4-Φ18 |
|
2 |
50 |
250 |
160 |
125 |
100 |
4-Φ18 |
|
21/2 |
65 |
250 |
180 |
145 |
120 |
4-Φ18 |
|
3 |
80 |
250 |
195 |
160 |
135 |
4-Φ18 |
|
4 |
100 |
250 |
215 |
180 |
155 |
8-Φ18 |
|
5 |
125 |
250 |
245 |
210 |
185 |
8-Φ18 |
|
6 |
150 |
250 |
280 |
240 |
210 |
8-Φ23 |
1、玻璃管视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2、玻璃管视镜的视窗玻璃属宜损件，安装视镜时要小心轻放；
3、视镜玻璃耐温耐压有一定的局限。
耐温： 钢化硼硅玻璃≤180℃、石英玻璃≤1000℃ 。
耐压： 钢化硼硅玻璃片≤1.6MPa、石英玻璃片≤10.0MPa、钢化硼硅玻璃筒<1.0MPa、石英玻璃筒<1.6MPa；
4、允许急变温度<60℃，玻璃因温差过大会破裂。
5、根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力。制造，检测标准：参照《化工管道手册》和HGJ501-502-86《压力窗口视镜》设计制造和验收。
华特隆阀门订货须知：
一、①SJ-BL玻璃管视镜产品名称与型号②SJ-BL玻璃管视镜口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SJ-BL玻璃管视镜型号，请按SJ-BL玻璃管视镜型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
