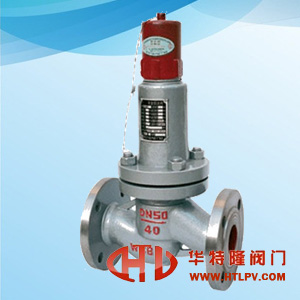

AHN42F平行式安全回流阀产品技术性能介绍
一、AHN42F平行式安全回流阀概述：
本阀门安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
二、AHN42F平行式安全回流阀性能及标准：
产品型号：AHN42F
公称通径：DN10～DN600、1/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃<br />
设计制造：GB/T12243、API 520<br />
法兰连接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．
结构长度：JB/T2203、API526<br />
阀门检验与试验：GB12242、API527
三、AHN42F平行式安全回流阀主要零件材料：
| NO. | 零件名称 | AH42F-C A42F-C 材料 |
| 1 | 阀座 | 2Cr13 |
| 2 | 阀体 | WCB |
| 3 | 调节圈 | 2Cr13 |
| 4 | 反冲盘 | 2Cr13 |
| 5 | 阀瓣 | 2Cr13+PTFE |
| 6 | 导向套 | 2Cr13 |
| 7 | 阀盖 | ZG230-450 |
| 8 | 弹簧 | 50CrVA |
| 9 | 阀杆 | 2Cr13 |
| 10 | 调整螺杆 | 45 |
| 11 | 阀帽 | ZG200-400 |
|
公称通径 |
尺寸 | ||||||
|
D |
D1 |
D2 |
b |
Z-?d |
L |
H | |
|
40 |
150 |
110 |
85 |
16 |
4月18日 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4月18日 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4月18日 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8月18日 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8月18日 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8月23日 |
480 |
706 |
1）各种平行式安全回流阀都应垂直安装。
2）平行式安全回流阀出口处应无阻力，避免产生受压现象。
3）平行式安全回流阀在安装前应专门测试，并检查其官密封性。
4）对使用中的平行式安全回流阀应作定期检查。
华特隆订货须知：
一、AHN42F平行式安全回流阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定AHN42F平行式安全回流阀型号，请按AHN42F平行式安全回流阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
