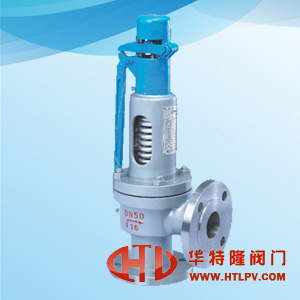

A47H/W带扳手弹簧微启式安全阀产品技术性能介绍

一、A47H/W带扳手弹簧微启式安全阀概述：
    A47H型带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。
二、A47H/W带扳手弹簧微启式安全阀性能及标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、A47H/W带扳手弹簧微启式安全阀主要零件材料：

NO	零件名称	材料
1	阀体	WCB
2	阀座	ZG2Cr13
3	调节圈	ZG2Cr13
4	阀瓣	2Cr13
5	导向套	2Cr13
6	阀盖	ZG230-450
7	弹簧	50CrVA
8	阀杆	2Cr13
9	扳手	ZG200-400
10	调整螺杆	45
11	保护罩	ZG200-400

四、A47H/W带扳手弹簧微启式安全阀外形连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-?d	DN’	D1	K1	g2	g’	b1	f’	f1’	Z1-?d1	L	L1	≈H
A47H-16C	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	/	120	20	3	/	4-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	/	135	20	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	220	180	/	155	22	3	/	8-18	100	220	180	155	/	22	3	/	8-18	170	160	600
	125	100	250	210	/	185	22	3	/	8-18	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	285	240	/	210	24	3	/	8-23	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	340	295	/	265	26	3	/	12-23	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	405	355	/	320	30	3	/	12-26	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	460	410	/	375	30	4	/	12-26	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-25	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	/	120	22	3	/	8-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	/	135	24	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	230	190	/	160	24	3	/	8-23	100	220	180	155	/	20	3	/	8-18	170	160	600
	125	100	270	220	/	188	28	3	/	8-26	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	300	250	/	218	30	3	/	8-26	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	360	310	/	278	34	3	/	12-26	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	425	370	/	332	36	3	/	12-30	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	485	430	/	390	40	4	/	16-30	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-40	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55	/	16	2	/	4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65	/	16	2	/	4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78	/	18	2	/	4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85	/	18	3	/	4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100	/	20	3	/	4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120	/	20	3	/	4-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135	/	20	3	/	8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155	/	22	3	/	8-18	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185	/	22	3	/	8-18	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210	/	24	3	/	8-23	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265	/	26	3	/	12-23	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320	/	30	3	/	12-26	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375	/	30	4	/	12-26	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738

五、A47H/W带扳手弹簧微启式安全阀安装说明：
1）各种弹簧微启式安全阀都应垂直安装。
2）弹簧微启式安全阀出口处应无阻力，避免产生受压现象。
3）弹簧微启式安全阀在安装前应专门测试，并检查其官密封性。
4）对使用中的弹簧微启式安全阀应作定期检查。
六、A47H/W带扳手弹簧微启式安全阀常见故障及消除方法：
1.排放后阀瓣不回座。这主要是弹簧弯曲阀杆、阀瓣安装位置不正或被卡住造成的。应重新装配。
2.泄漏。在设备正常工作压力下，阀瓣与阀座密封面之间发生超过允许程度的渗漏。其原因有：阀瓣与阀座密封面之间有脏物。可使用提升扳手将阀开启几次，把脏物冲去；密封面损伤。应根据损伤程度，采用研磨或车削后研磨的方法加以修复；阀杆弯曲、倾斜或杠杆与支点偏斜，使阀芯与阀瓣错位。应重新装配或更换；华特隆弹簧弹性降低或失去弹性。应采取更换弹簧、重新调整开启压力等措施。
3.到规定压力时不开启。造成这种情况的原因是定压不准。应重新调整弹簧的压缩量或重锤的位置；阀瓣与阀座粘住。应定期对安全阀作手动放气或放水试验；杠杆式安全阀的杠杆被卡住或重锤被移动。应重新调整重锤位置并使杠杆运动自如。
4.排气后压力继续上升。这主要是因为选用的安全阀排量小平设备的安全泄放量，应重新选用合适的安全阀；阀杆中线不正或弹簧生锈，使阀瓣不能开到应有的高度，应重新装配阀杆或更换弹簧；排气管截有不够，应采取符合安全排放面积的排气管。
5.阀瓣频跳或振动。主要是由于弹簧刚度太大。应改用刚度适当的弹簧；调节圈调整不当，使回座压力过高。应重新调整调节圈位置；排放管道阻力过大，造成过大的排放背压。应减小排放管道阻力。
6.不到规定压力开启。主要是定压不准；弹簧老化弹力下降。应适当旋紧调整螺杆或更换弹簧。

华特隆订货须知：
一、A47H/W带扳手弹簧微启式安全阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定A47H/W带扳手弹簧微启式安全阀型号，请按A47H/W带扳手弹簧微启式安全阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
