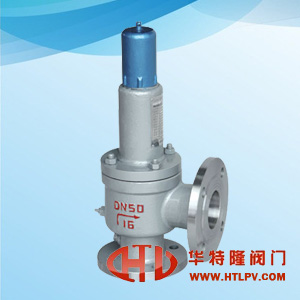

A42Y弹簧全启封闭式安全阀产品技术性能介绍

发布日期：2016-08-31 文字：【大】【中】【小】

一、A42Y弹簧全启封闭式安全阀概述：
A42Y弹簧全启封闭式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。广泛适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。
二、A42Y弹簧全启封闭式安全阀主要零部件材料：

NO.	零件名称	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反冲盘	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	ZG230-450	ZG230-450
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	调整螺杆	45	2Cr13	2Cr13
12	阀帽	ZG200-400	ZG200-400	ZG200-400
13	密封面材料	堆焊Co基硬质合金

三、A42Y弹簧全启封闭式安全阀外形连接尺寸：

型号	公称通径	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M34×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397

四、安全阀常见故障及消除方法：
（1）排放后阀瓣不回座。这主要是弹簧弯曲阀杆、阀瓣安装位置不正或被卡住造成的。应重新装配。
（2）泄漏。在设备正常工作压力下，阀瓣与阀座密封面之间发生超过允许程度的渗漏。其原因有：阀瓣与阀座密封面之间有脏物。可使用提升扳手将阀开启几次，把脏物冲去；密封面损伤。应根据损伤程度，采用研磨或车削后研磨的方法加以修复；阀杆弯曲、倾斜或杠杆与支点偏斜，使阀芯与阀瓣错位。应重新装配或更换；华特隆阀门弹簧弹性降低或失去弹性。应采取更换弹簧、重新调整开启压力等措施。
（3）到规定压力时不开启。造成这种情况的原因是定压不准。应重新调整弹簧的压缩量或重锤的位置；阀瓣与阀座粘住。应定期对安全阀作手动放气或放水试验；杠杆式安全阀的杠杆被卡住或重锤被移动。应重新调整重锤位置并使杠杆运动自如。
（4）排气后压力继续上升。这主要是因为选用的安全阀排量小平设备的安全泄放量，应重新选用合适的安全阀；阀杆中线不正或弹簧生锈，使阀瓣不能开到应有的高度，应重新装配阀杆或更换弹簧；排气管截有不够，应采取符合安全排放面积的排气管。
（5）阀瓣频跳或振动。主要是由于弹簧刚度太大。应改用刚度适当的弹簧；调节圈调整不当，使回座压力过高。应重新调整调节圈位置；排放管道阻力过大，造成过大的排放背压。应减小排放管道阻力。
（6）不到规定压力开启。主要是定压不准；弹簧老化弹力下降。应适当旋紧调整螺杆或更换弹簧。
