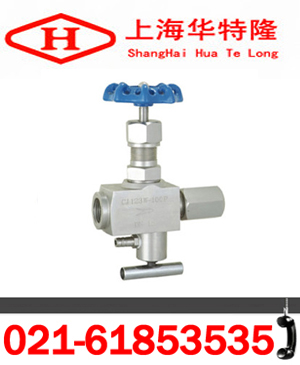

CJ123H多功能针型阀产品技术性能介绍

一、概述：
    CJ123H多功能针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 针型阀与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
二、CJ123H多功能针型阀结构图：

三、CJ123H多功能针型阀主要性能规范：

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
CJ123H-250-DN15	25.0	37.5	27.5	0.6	25.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

四、CJ123H多功能针型阀主要零件材料：

零件名称	阀体	阀杆	阀底座、法兰	填料	填料阀盖	手轮
CJ123H-250-DN15	铬镍不锈钢	铬镍不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨	不锈钢	优质碳钢

五、CJ123H多功能针型阀外形连接尺寸：

型号	公称直径(mm)	尺寸						重量(Kg)
		RA	RC	Do	H	H1	d
CJ123H-320-DN15	15	M20×1.5	G1/2?	65	100	110	5	1.4



华特隆订货须知：
    一、①CJ123H多功能针型阀产品名称与型号②CJ123H多功能针型阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定CJ123H多功能针型阀型号，请按CJ123H多功能针型阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
欢迎您访问我们的网站www.htlpv.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
