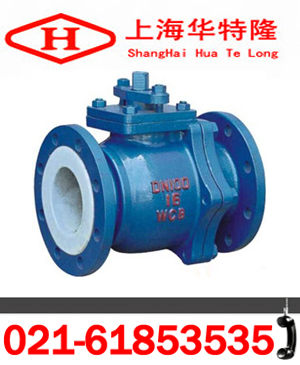

Q41F46衬氟球阀产品技术性能介绍

一、产品概述：
　　Q41F46衬氟球阀具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，具有可靠的耐腐蚀性和密封性。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。Q41F46系列衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、产品特点：
1）采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2）采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3）启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4）结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5）两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
三、Q41F46衬氟球阀连接尺寸：

公称通径	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do	㎏
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210

四、Q41F46衬氟球阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB		CF8	CF8M	CF3	CF3M
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		Cr17Ni2		1Cr18Ni2
8	紧固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

华特隆阀门订货须知：

    一、①Q41F46衬氟球阀产品名称与型号②Q41F46衬氟球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Q41F46衬氟球阀型号，请按Q41F46衬氟球阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
