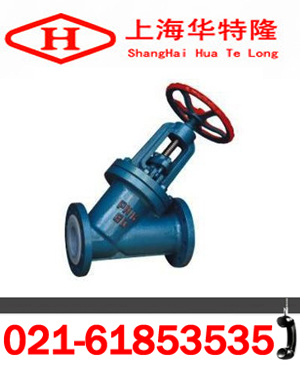

J45F46直流衬氟截止阀产品技术性能介绍

三、直流衬氟截止阀技术规范：
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3　GB4216.4
试验检验按：GB/T13927

四、J45F46直流衬氟截止阀主要连接尺寸：

型号	公称通径DN（mm）	尺寸（mm）								质量（kg）
		L	D	D1	D	H1	b	Do	n-d
J45F46	25	160	100	75	60	205	16	120	4-11	4.5
J45F46	32	180	120	90	70	-	16	160	4-13.5	13
J45F46	40	200	130	100	80	250	16	160	4-13.5	14
J45F46	50	230	140	110	90	290	16	160	4-13.5	16.5
J45F46	65	290	160	130	100	310	16	180	4-13.5
J45F46	80	310	190	150	125	358	18	200	4-17.5	36
J45F46	100	350	210	170	145	428	18	200	4-17.5	50
J45F46	125	400	240	200	175	510	20	280	8-17.5	68
J45F46	150	480	265	225	200	550	20	280	8-17.5	90
J45F46	200	600	30	280	255	635	22	400	8-17.5	146
J45F46	250	730	375	335	312		24		12-.17.5

华特隆阀门订货须知：

    一、①J45F46直流式衬氟截止阀产品名称与型号②J45F46直流式衬氟截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J45F46直流式衬氟截止阀型号，请按J45F46直流式衬氟截止阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
