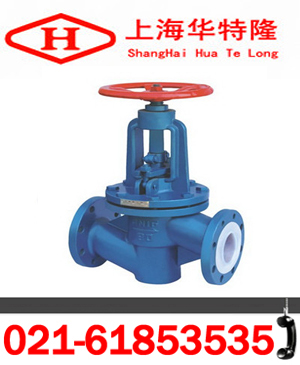

J41F46衬氟截止阀产品技术性能介绍

一、衬氟截止阀概述：

    该属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，衬氟截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

(1)氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
(2)阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

三、衬氟截止阀用途：
　　J41F系列衬氟截止阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。


四、J41F46衬氟截止阀工作原理：
　　J41F系列衬氟截止阀的工作原理是靠升降阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，检修方便，使用范围广等优点。


五、J41F46衬氟截止阀外形连接尺寸：　

公称通径	PN1.6MPa主要外形尺寸和连接尺寸mm										重量
DN	L	D	D1	D2	f	b	z-φd	D0	H1	H2	kg
15	130	95	65	43	3	14	4-φ14	100	190	202	7
20	150	105	75	50	3	14	4-φ14	100	225	250	8
25	160	115	85	60	3	16	4-φ14	120	230	255	9
32	180	135	100	68	3	18	4-φ18	140	260	290	12
40	200	145	110	80	3	18	4-φ18	160	280	315	16
50	230	160	125	100	3	20	4-φ18	180	300	345	20
65	290	180	145	115	3.5	20	4-φ18	200	365	420	28
80	310	195	160	130	3.5	22	8-φ18	240	420	490	39
100	350	215	180	150	4	24	8-φ18	280	450	536	51
125	400	245	210	180	4	26	8-φ18	320	520	630	70
150	480	280	240	210	4	28	8-φ23	360	560	695	100
200	600	335	295	260	5	32	8-φ23	400	630	780	160
250	730	405	355	319	5	36	12-φ26	450	700	880	250
300	850	460	410	370	6	40	12-φ26	500	770	1070	350

　
