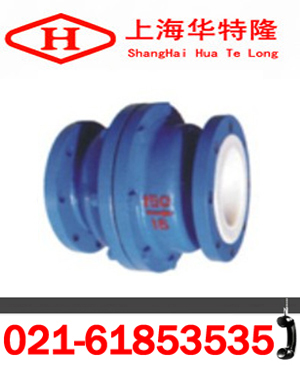

H42F46立式衬氟止回阀产品技术性能介绍

一、产品概述：
    该阀主要采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～150℃。H42F46立式衬氟止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
二、H42F46立式衬氟止回阀设计规范：

遵循GB/T 13932，GB12235，GB12236，API 6D标准

法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
三、H42F46立式衬氟止回阀主要链接尺寸：

衬氟止回阀公称通径		衬氟止回阀的标准值								参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b		Z-Φd	B	W(kg)
		PN1.0(MPa)
25	1	152	100	75	60	2	14	4-Φ12		135	6
40	1 -1/2	178	130	100	80	3	16	4-Φ14		170	10
50	2	178	140	110	90	3	16	4-Φ14		190	14
65	2 -1/2	190	160	130	100	3	16	4-Φ14		210	18
80	3	203	185	150	125	3	18	4-Φ18		235	21
100	4	267	205	170	145	3	18	4-Φ18		300	40
150	6	394	260	225	200	3	20	8-Φ18		440	90

衬氟止回阀公称通径		衬氟止回阀的标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	B	W(kg)
		PN1.6(MPa)
25	1	152	115	85	65	2	16	4-Φ14	135	6.8
40	1- 1/2	178	145	110	85	3	18	4-Φ18	170	11.5
50	2	178	160	125	100	3	20	4-Φ8	190	15
65	2- 1/2	190	180	145	120	3	20	4-Φ18	210	20
80	3	203	195	160	135	3	22	4-Φ18	235	23
100	4	267	215	180	155	3	22	8-Φ18	300	44
150	6	394	280	240	210	3	24	8-Φ23	440	95
