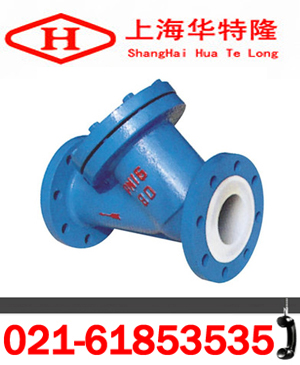

GL41F46衬氟Y型过滤器产品技术性能介绍

一、概述：
    衬氟Y型过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
二、执行标准：
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准
公称压力：1.0～2.5MPa
公称通径：20～450mm。　
三、GL41F46衬氟Y型过滤器主要材料：

序号	零件名称	灰铸铁	碳钢
		Z	C
1	阀体、阀盖	HT250/A 126	WCB/A216 WCB
2	过滤网	PTFE(F4)
3	螺栓 /螺母	35/45、A193 B7/A194
4	衬里层	FEP(F46)PCTFE(F3)

四、GL41F46衬氟Y型过滤器外形连接尺寸：

公称通径 DN (mm)	NPS (in)	GL41F46-10/16/25Y型过滤器
		L	D	D1	D2	b	f	H1	H	Z-φd	重量(kg)
		PNl.0～2.5(MPa)
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	11/4	190	135	100	78	18	2	86	154	4-18	6.6
40	11/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	21/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89





华特隆阀门订货须知：

    一、①GL41F46衬氟Y型过滤器产品名称与型号②GL41F46衬氟Y型过滤器口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定GL41F46衬氟Y型过滤器型号，请按GL41F46衬氟Y型过滤器型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
