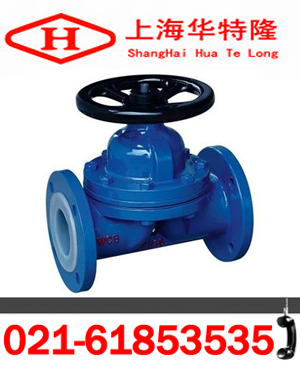

G41F46衬氟隔膜阀产品技术性能介绍

发布日期：2016-09-10 文字：【大】【中】【小】

一、概述：
G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。本阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用,适用温度：≤120℃、≤150℃(按照衬里和隔膜材料)
二、执行标准：
设计与制造标准按照:GB 12239
结构长度标准按照:GB 12221；
法兰尺寸标准按照:JB 78/JB 79(GB.HG.SH)
压力试验标准按照:JB/T 13927
标志标准按照:GB 12220
供货标准按照:JB/T 7928
三、G41F46衬氟隔膜阀结构特点：
1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和顾客根据介质的要求可选择不同的衬里材质，使经济效益最大化。
3、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
四、G41F46衬氟隔膜阀外形连接尺寸：

型号	公称通径DN(mm)	尺寸(㎜)
型号	公称通径DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	65	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	65	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			60
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638			149
	250	680	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	698	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	640	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	65	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					67
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	654	150.2
	250	680	390	350	500	12-φ23			695	771	238

华特隆阀门订货须知：

    一、①G41F46衬氟隔膜阀产品名称与型号②G41F46衬氟隔膜阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定G41F46衬氟隔膜阀型号，请按G41F46衬氟隔膜阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
欢迎您访问我们的网站www.htlpv.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。最后华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
