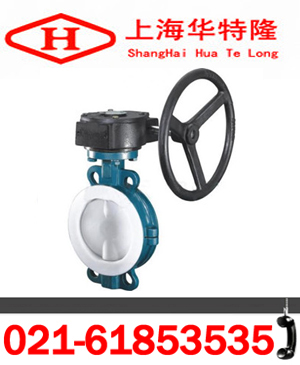

D371F46蜗轮对夹式衬氟蝶阀产品技术性能介绍
D371F46蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。
二、D371F46蜗轮对夹式衬氟蝶阀主要零件材料：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 35 | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 衬里/阀座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 5 | 密封圈 | FPM(氟橡胶) | FPM(氟橡胶) | ||||
| 6 | 弹性条(垫) | Si(硅橡胶) | Si(硅橡胶) | ||||
| 7 | 调节定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 8 | 紧固螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 |
操作手柄 |
ZL101 | |||||
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd | |
|
DN(mm) |
NPS(inch) |
PN1.0MPa | ||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
22 |
8-φ16 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
76 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
83 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
350 |
14 |
92 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
|
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
|
PN1.6MPa | ||||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
250 |
10 |
76 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
300 |
12 |
83 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
350 |
14 |
92 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
华特隆阀门订货须知：
一、①D371F46对夹式衬氟蝶阀产品名称与型号②D371F46对夹式衬氟蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D371F46对夹式衬氟蝶阀型号，请按D371F46对夹式衬氟蝶阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
欢迎您访问我们的网站www.htlpv.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。最后华特隆人祝福您----尊贵的客人！！！ 上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
