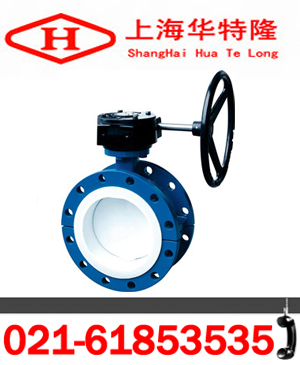

D341F46法兰式衬氟蝶阀产品技术性能介绍

一、概述：
    D341F46法兰式衬氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。D341F46法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。在常规条件下可以替代不锈钢阀体，具有更高的性价比。
二、D341F46法兰式衬氟蝶阀结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
4.采用可调性弹子定位,定位准确,结构简单。
三、D341F46法兰式衬氟蝶阀基本型号：

手动	DA 43F（半衬）	蜗 轮 转 动	DA 343F（半衬）
	DA 43F3 （全衬里）		DA 343F3 （全衬里）
	DA 43F46（全衬里）		DA343F46（全衬里）
气动	DA 643F（半衬）	电动	DA 943F（半衬）
	DA 643F3 （全衬里）		DA 943F3 （全衬里）
	DA643F46（全衬里）		DA9 43F46（全衬里）

四、D341F46法兰式衬氟蝶阀主要性能：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

五、D341F46法兰衬氟蝶阀外形连接尺寸：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P8	R8	P3	R3
1	阀体/阀盖	A126-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	蝶板	A216-WCB	A105	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	阀杆	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
4	衬里/阀座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	紧固销	A182-F6		A182-F304	A182-F316	A182-F304L	A182-F316L
6	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
7	填料压盖	A216-WCB		CF8	CF8M	CF8	CF3M
8	支架	A216-WCB		A351-CF8		A351-CF8
9	紧固螺栓	A193-B7		A193-B8M		A193-B8M
10	螺母	A194-2H		A194-8		A194-8

六、D341F46法兰式衬氟蝶阀外形连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
40	3/2	106	145	110	85	3	18	4-φ18	145	110	85	3	18	4-φ18
50	2	108	160	125	100	3	20	4-φ18	160	125	100	3	20	4-φ18
65	5/2	112	180	145	120	3	20	4-φ18	180	145	120	3	20	4-φ18
80	3	114	195	160	135	3	22	4-φ18	195	160	135	3	22	8-φ18
100	4	127	215	180	155	3	22	8-φ18	215	180	155	3	24	8-φ18
125	5	140	245	210	185	3	24	8-φ18	245	210	185	3	26	8-φ18
150	6	140	280	240	210	3	24	8-φ23	280	240	210	3	28	8-φ18
200	8	152	335	295	265	3	26	8-φ23	335	295	265	3	30	12-φ23
250	10	250	390	350	320	3	28	12-φ23	405	355	320	3	32	12-φ25
300	12	270	440	400	368	3	28	12-φ23	460	410	375	4	34	12-φ25
350	14	290	500	460	428	4	30	16-φ23	520	470	435	4	38	16-φ25
400	16	310	565	515	482	4	32	16-φ25	580	525	485	4	40	16-φ30
450	18	330	615	565	532	4	32	20-φ25	640	585	545	4	44	20-φ30
500	20	350	680	620	585	4	34	20-φ25	705	650	608	4	46	20-φ34
600	24	390	780	725	685	5	36	20-φ30	840	770	718	5	54	20-φ41
700	28	430	895	840	800	5	40	24-φ30	910	840	788	5	54	24-φ41
800	32	470	1010	950	905	5	44	24-φ34	1020	950	898	5	54	24-φ41

华特隆阀门订货须知：

    一、①D341F46法兰式衬氟蝶阀产品名称与型号②D341F46法兰式衬氟蝶阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定D341F46法兰式衬氟蝶阀型号，请按D341F46法兰式衬氟蝶阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
