产品说明

一、概述：

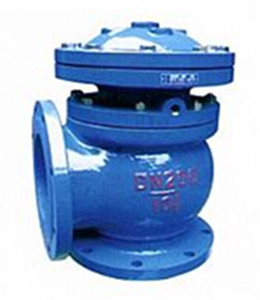

    JM744X-16隔膜式快开排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀要利用手动换方阀或电磁阀可远距离控制排你阀开关。该阀密封性强、开关性能好，检修方便，使用寿命达五年以上，保用期为十八个月。
二、工作原理及性能：
    JM744X-16隔膜式快开排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需要一分钟打开阀板。此阀要利用手动换方阀或电磁阀可远距离控制排你阀开关。该阀密封性强、开关性能好，检修方便，使用寿命达五年以上，保用期为十八个月。
三、JM744X-16隔膜式快开排泥阀技术参数：
公称压力：0.6MPa-2.5 MPa
公称通径：DN50-400MM
低驱动压力：0.15 MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0~80℃
法兰标准：GB/T 17241.6   GB/T 9113
试验标准：GB/T 13927  API598
四、JM744X-16隔膜式快开排泥阀主要部件材料：
☆阀体：HT200
☆隔膜上腔：HT200
☆隔膜下腔：HT200
☆阀板：HT200
☆阀杆：不锈钢
☆拼帽：A3钢
☆隔膜片，抗磨丁晴橡胶和尼龙
五、JM744X-16隔膜式快开排泥阀外形连接尺寸：

公称通径	DN100	DN150	DN200	DN250	DN300
D	215	280	335	390	440
D1	180	240	295	350	400
D2	270	350	430	490	550
H	370	440	530	615	710
L	160	190	215	245	275
L1	120	150	190	220	260
n-d	8-Φ18	8-Φ23	8-Φ23	12-Φ23	12-Φ23

华特隆阀门订货须知：
    一、①JM744X-16隔膜式快开排泥阀产品名称与型号②JM744X-16隔膜式快开排泥阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定JM744X-16隔膜式快开排泥阀型号，请按JM744X-16隔膜式快开排泥阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
一、概述：
   JM742X隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。安装在各类沉淀水池的底部，通过换向阀的控制排除池底的泥沙及污物。公称压力：1.0MPa启闭动作压力：0.15～0.6MPa隔膜传动介质：清水、空气适用介质：原水、清水、污水工作温度：0～80℃ 。
二、JM742X隔膜式池底排泥阀主要零部件材质：
阀体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀板：HT200
阀杆：不锈钢
拼帽：A3钢
隔膜片：抗磨丁晴橡胶和尼龙
三、JM742X隔膜式池底排泥阀技术参数：
1)工作压力：0.6-1.6Mpa
2)使用介质：水，油品
3)使用温度：常温0℃-80℃
4)隔膜室工作压力：0.1-1.0Mpa
5)隔膜室工作液：气、清水，防锈液体
四、JM742X JM642X隔膜式池底排泥阀连接尺寸：

法兰连接尺寸 按JB78	DN	100	150	200	250	300	350	400
	H	260	375	250	525	585	600	680

订货须知：
    一、①JM742X隔膜式池底排泥阀产品名称与型号②JM742X隔膜式池底排泥阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定JM742X隔膜式池底排泥阀型号，请按JM742X隔膜式池底排泥阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
    欢迎您访问我们的网站www.htlzh.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们会尽心尽力为您提供优良的服务。华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司是您理想的选择！
