产品说明

一、概述：

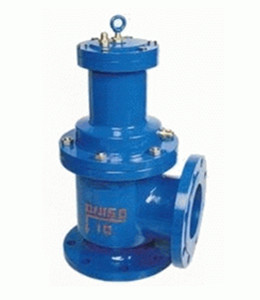

    J744X液动角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
二、J744X液动角式排泥阀工作原理及性能：
    J744X液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久实用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
三、J744X液动角式排泥阀主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3.液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温

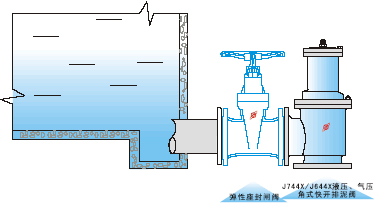

四、J744X液动角式排泥阀安装示意图：
    J744X液动角式排泥动力带动阀板升降，开启一般只需3秒钟;液动角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物;也可安装在工作介质为水、气、池等工业管道中作截流用;液动角式排泥阀驱动液可用清水或气，本产品可节省人力物力，有很大的经济效益是理想产品。
五、J744X液动角式排泥阀外形连接尺寸：

公称通径（mm）|尺寸（mm）|型号	J744X-10、J644X-10						接管螺纹G	快开角式型阀杆材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2＇	不锈钢
100	500	145	125	215	180	4-18	1/2＇	不锈钢
150	620	203	140	280	240	8-23	1/2＇	不锈钢
200	735	225	185	335	295	8-23	1/2＇	不锈钢
250	805	260	205	390	350	12-23	1/2＇	不锈钢
300	940	280	245	440	400	12-23	3/4＇	不锈钢
350	1100	305	270	500	460	16-23	1＇	不锈钢
400	1200	304	310	565	215	16-25	1＇	不锈钢

华特隆阀门订货须知：
    一、①J744X液动角式排泥阀产品名称与型号②J744X液动角式排泥阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J744X液动角式排泥阀型号，请按J744X液动角式排泥阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
一、概述：
    HXF-P真空破坏阀又叫真空破坏器是安装在储罐上的防止产生负压的通风装置，可与呼吸阀配套使用，用于增加储罐空气吸入量破坏容器真空状态以防储罐抽瘪，也可单独使用.
二、HXF-P真空破坏阀特点:
1）真空破坏阀作用于水轮机的后端，当真空度达到本阀的设定值范围 时，阀门开始开启，向管内补气。
2）本阀阀门采用不锈钢纤焊技术，以保证良好密封效果。
3）出厂时，按阀门开始开启真空度调整好，（特别要求时请注明。）
三、HXF-P真空破坏阀工作原理：
    当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时，由于管道内真空作用下，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，此时外面的大气进入容器中，破坏真空 。当容器的压力达到+0.5Kg时，阀瓣被气压顶上去，形成密封
四、HXF-P真空破坏阀外形连接尺寸：

DN	D1	D2	H1	H
100	180	205	14	213
150	240	275	18	308
200	310	350	21	360

华特隆阀门订货须知：
    一、①HXF-P真空破坏阀产品名称与型号②HXF-P真空破坏阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定HXF-P真空破坏阀型号，请按HXF-P真空破坏阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
