产品说明

一、概述：

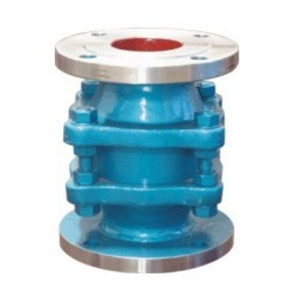

    ZGB-1防爆波纹阻火器又名防火器，是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延和防止回火而引起爆炸的装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。ZGB-1防爆波纹阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
二、ZGB-1防爆波纹阻火器执行标准：
设计规范：GB5908-86
试验与检验： GB1347-92
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928 。
三、ZGB-1防爆波纹阻火器主要零件材料：

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力(MPa)	0.6~5.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

四、ZGB-1防爆波纹阻火器（国标法兰）外形连接尺寸：

规格	安装尺寸（mm）
	D2	D	L	H	N-d
DN50	Φ110	Φ140	220	235	4×14
DN80	Φ150	Φ185	280	270	4×18
DN100	Φ170	Φ205	325	275	4×18
DN150	Φ225	Φ260	425	290	8×18
DN200	Φ280	Φ315	495	305	8×18
DN250	Φ335	Φ370	595	320	12×18
DN300	Φ395	Φ435	655	405	12×23

五、ZGB-1防爆波纹阻火器（美标法兰）外形连接尺寸：

规格	安装尺寸（mm）
	D2	D	L	H	N-d
DN50	Φ110	Φ140	220	235	4×14
DN80	Φ150	Φ185	280	270	4×18
DN100	Φ170	Φ205	325	275	4×18
DN150	Φ225	Φ260	425	290	8×18
DN200	Φ280	Φ315	495	305	8×18
DN250	Φ335	Φ370	595	320	12×18
DN300	Φ395	Φ435	655	405	12×23

华特隆阀门订货须知:
一、ZGB-1防爆波纹阻火器产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZGB-1防爆波纹阻火器型号，请按ZGB-1防爆波纹阻火器型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
    欢迎您访问我们的网站www.htlzh.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们会尽心尽力为您提供优良的服务。华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司是您理想的选择！
