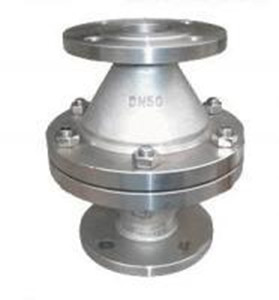

产品名称：GZW-1不锈钢管道阻火器

更新时间：2020-12-25 13:46:23
上一个产品：氧气阻火器
下一个产品：TQM不锈钢阻火透气帽（通气帽）

上海华特隆阀门制造有限公司: 电话：021-39853800; 手机：13916856878; 邮箱：shhtlzz@126.com

产品说明

一、概述：
GZW-1不锈钢管道阻火器是用来阻止氢气火焰向外蔓延的装置。管道阻火器由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成，其性能符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
二、GZW-1不锈钢管道阻火器主要用途：
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
三、GZW-1不锈钢管道阻火器使用范围：
适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统

四、GZW-1不锈钢管道阻火器外形连接尺寸：

型号	重量 ( Kg/台）	PN (MPa)	外形尺寸（mm）				螺栓
型号	重量 ( Kg/台）	PN (MPa)	K	D	DL	L	数量	螺纹
GYW-20	DN20	1.6	75	105	195	200	4	M12
GYW-25	DN25		85	115	195	200	4	M12
GYW-40	DN40		110	150	245	240	4	M16
GYW-50	DN50		125	165	245	240	4	M16
GYW-80	DN80		160	200	280	250	8	M16
GYW-100	DN100		180	220	335	260	8	M16
GYW-150	DN150		240	285	460	360	8	M20
GYW-200	DN200		295	340	520	420	12	M20
GYW-250	DN250		355	405	580	430	12	M24
GYW-300	DN300		410	460	705	450	12	M24
GYW-600	DN600		770	840	1120	580	20	M33
