产品说明

一、概述：

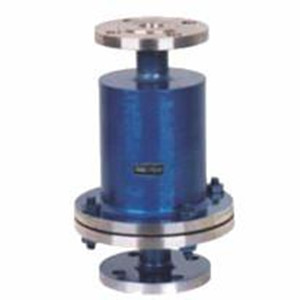

    ZHQ-1砾石阻火器用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
二、ZHQ-1砾石阻火器结构特点：
1）结构合理、重量轻、耐腐蚀。
2）易检修、安装方便。
3）阻火器芯子采用砾石材料，耐腐蚀，易于清洗。
三、ZHQ-1砾石阻火器主要性能：
1、防爆性能合格，连续13次阻爆性能试验，每次都能阻火。
2、耐烧性能合格，能防毒、防腐。
3、壳体水压试验合格。
4、阻爆性能：ⅡB级。
四、ZHQ-1砾石阻火器技术参数：

型号规格	图号	重量	技术条件
PC4（25升）	GKP-25	16	1、工作压力Kg/cm2时，混合液为4升/秒泡沫发生量25升。 2、工作压力范围2-85 Kg/cm2。 3、玻璃片在1-2 Kg/cm2水压冲破。
PC8（50升）	GKP-50	22	1、工作压力5 Kg/cm2时，混合液为8升/秒泡沫发生量50升。 2、3同上
PC16（100升）	GKP-100	32	1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量100升。 2、3同上
PC24（150升）	GKP-150	40	1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量150升。 2、3同上

五、ZHQ-1砾石阻火器外形连接尺寸：

公称直径 DN(mm)	结构尺寸
	D×S	H	h
15	57×3.5	320	180
20	57×3.5	320	185
25	89×4	320	240
32	89×4	320	240
40	108×4	405	285
50	133×4.5	405	285
65	159×5	453	316
80	159×5	487	350
100	190×5	501	380
125	219×7	555	415
150	275×7	620	440
200	325×10	695	510
250	426×10	750	530

华特隆阀门订货须知：
一、①ZHQ-1砾石阻火器产品名称与型号②ZHQ-1砾石阻火器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZHQ-1砾石阻火器型号，请按ZHQ-1砾石阻火器型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
