产品说明

一、概述：

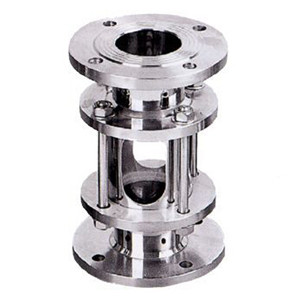

    HGS07不锈钢视盅是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，HGS07不锈钢视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、HGS07不锈钢视盅设计及应用特点：
1)阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。
2)制造工艺数控化，质量更可靠。
3)多元化连接方式适应行业标准更广。
4)安装方式立、卧双用，拆卸更便捷。
5)双视窗结构透视度高观察更便利。
6)视窗易拆卸，维护及保养一体化设计更合理。
三、HGS07不锈钢视盅零部件材料：  四、HGS07不锈钢视盅主要连接尺寸：

PN0.25MPa						PN0.6MPa
规格DN	外形尺寸		玻璃板		型号	外形尺寸		玻璃板		型号
	H	L	直径	厚度		H	L	直径	厚度
25	36	140	62	6	HGS07-126	360	165	93	10	HGS07-127
32	36	170	90	7		360	175	98	10
40	36	170	90	7		360	178	105	12
50	36	170	90	7		360	190	118	12
65	36	195	116	8		360	195	123	15
80	36	230	144	9		360	220	129	15
100	36	230	144	9		360	135	155	15

五、HGS07不锈钢视盅维护及保养:
1）视盅是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2）视窗玻璃属宜损件，安装视镜时要轻拿轻放,均匀受力；
3）视镜玻璃耐温耐压有相应的局限，
4）允许急变温度<60℃，玻璃因温差过大会破裂。
5）根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力,但相差不大
华特隆阀门订货须知：
    一、①HGS07不锈钢视盅产品名称与型号②HGS07不锈钢视盅口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定HGS07不锈钢视盅型号，请按HGS07不锈钢视盅型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
