产品说明

一、概述：

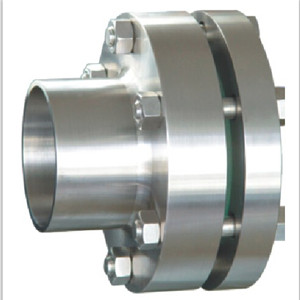

    JB595-64带颈视镜又称为压力容器视镜，与常规设备视镜的区别就在于视镜底部多了一截管子，就是我们说的“颈”，其作用就是把视镜的密封与焊接口分了开来,使焊接应力对视镜密封面的影响减少到很小。带颈视镜的“颈”，还分为标准型和非标型。
二、JB595-64带颈视镜适用范围：
1.化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2.化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4.轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药品等。
三、JB595-64带颈视镜的操作压力：
钠钙玻璃：0.6Mpa
硼硅玻璃:0.6~1.0Mpa
石英玻璃:0.6~3.5Mpa.
密封圈材质：聚四氟乙烯、耐油石棉、丁腈橡胶等。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）。
制造、检测标准：参照«HGJ501-86压力容器视镜»设计制造和验收。
四、JB595-64带颈视镜主要技术参数：
壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料（PP、PVC等）。
视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃
工作温度：钠钙玻璃的额定允许温度为150°C，温度的急剧变化范围为130°C至30°C.。
硼硅玻璃的额定允许温度为380°C，温度的急剧变化范围为330°C至30°C.。
石英玻璃的额定允许温度为800°C，温度的急剧变化范围为550°C至30°C。
五、JB595-64带颈视镜主要外形及连接尺寸：

公称通径DN	视镜玻璃规格D2×b	D	D1	b1	b2	dn	h	≈H	双头螺栓		总重kg
									数量	直径×长度
50	65×10	115	90	14	12	57	45	753	6	M10×28	1.69
80	95×15	145	120	18	14	89	50	82	8	M10×32	3.25
125	140×20	205	175	20	16	133	50	88	8	M12×38	6.05
150	165×20	230	200	22	18	159	60	100	8	M12×40	8.

六、JB595-64带颈视镜维护及保养:
1）带颈视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2）视窗玻璃属宜损件，安装视镜时要轻拿轻放,均匀受力；
3）视镜玻璃耐温耐压有相应的局限，请严格执行说明书上之规定。
4）允许急变温度<60℃，玻璃因温差过大会破裂。
5）根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力,但相差不大。
华特隆阀门订货须知：
    一、①JB595-64带颈视镜产品名称与型号②JB595-64带颈视镜口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定JB595-64带颈视镜型号，请按JB595-64带颈视镜型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
