产品说明

一、概述：

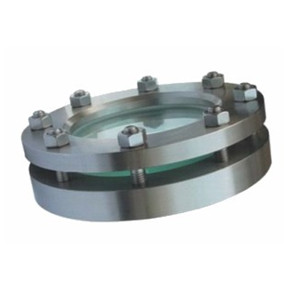

   平焊视镜又名平板视镜，法兰视镜，圆盘视镜，采用JB593-64和HGJ501-86、HG/T21619-86标准设计生产，是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、平焊视镜主要技术参数：
壳体材质：碳钢WCB、不锈钢304、321、316、316L。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）：0.6~2.5
工作温度（℃）：0~200℃ 　
三、平焊视镜的特点：
1.可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中。
2.安装尺寸小，流量性好。
四、平焊视镜主要连接尺寸：

公称 直径 DN	公称压力 Mpa	D	D 1	H	重量 kg	标准号
50	0.6	115	90	53	2.30	JB593-64
80		145	120	57	3.49
125		205	175	68	7.69
150		230	200	70	9.12
50	1.0	130	100	79	4.7	/
	1.6			79	4.9
	2.5			84	5.1
80	1.0	160	130	86	6.8	HGJ501-86

华特隆阀门订货须知：
    一、①平焊视镜产品名称与型号②平焊视镜口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定平焊视镜型号，请按平焊视镜型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
