产品说明

一、概述：

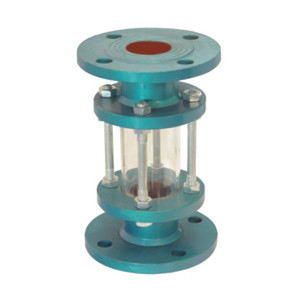

    SJ-BL玻璃管视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
二、SJ-BL玻璃管视镜适用范围：
1.化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2.化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4.轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药品等。
三、SJ-BL玻璃管视镜技术参数：
压力等级： 0.6 /1.0/1.6 /2.5/4.0M PA ( 150LB-300 LB)
玻璃耐压 ： 钢化 硼 硅 玻 璃 片 ≤2.5 MPa  石英 玻 璃 片 ≤ 10.0M Pa
阀体材质： 碳钢（ WCB）； 不锈钢（ 304； 316； 304L； 316L）； 双相钢
视窗材质： 钙钠玻璃 ； 钢化硼硅玻璃 ； 石英玻璃
玻璃耐温：钢化硼硅 玻璃 ：≤2 00℃，石英玻璃： ≤1000 ℃   允许急变温度=60℃
密封垫片： 丁晴橡胶垫片 ； 聚 四氟乙烯垫片； 金属石墨垫片
螺帽螺栓： 20# 3 04 304L  316 316L
法兰密封面 ： 突面 （ RF） 平 面 （ FF） 凹凸面 （ MFM） 榫槽面 （ TG）
法兰标准： HG GB HGJ  J B ANSI JIS DIN BS N F
法兰制造检测标准 ： HGJ 501- 502 -8 6
螺纹标准： G  ； R； RC； NPT； PT；BSP
阀体外表： 碳 钢 防腐油漆或发黑 ；不锈钢酸洗处理或抛光
四、SJ-BL玻璃管视镜结构尺寸：

G	DN	L	D	D1	D2	N-Φd
1/2	15	250	95	65	46	4-Φ14
3/4	20	250	105	75	55	4-Φ14
1	25	250	115	85	65	4-Φ14
11/4	32	250	135	100	78	4-Φ18
11/2	40	250	145	110	85	4-Φ18
2	50	250	160	125	100	4-Φ18
21/2	65	250	180	145	120	4-Φ18
3	80	250	195	160	135	4-Φ18
4	100	250	215	180	155	8-Φ18
5	125	250	245	210	185	8-Φ18
6	150	250	280	240	210	8-Φ23

五、SJ-BL玻璃管视镜维护及保养:
1、玻璃管视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2、玻璃管视镜的视窗玻璃属宜损件，安装视镜时要小心轻放； 　　
3、视镜玻璃耐温耐压有相应的局限。
耐温： 钢化硼硅玻璃≤180℃、石英玻璃≤1000℃ 。 　　
耐压： 钢化硼硅玻璃片≤1.6MPa、石英玻璃片≤10.0MPa、钢化硼硅玻璃筒<1.0MPa、石英玻璃筒<1.6MPa；　 　　
4、允许急变温度<60℃，玻璃因温差过大会破裂。 　　
5、根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力。制造，检测标准：参照《化工管道手册》和HGJ501-502-86《压力窗口视镜》设计制造和验收。
华特隆阀门订货须知：
    一、①SJ-BL玻璃管视镜产品名称与型号②SJ-BL玻璃管视镜口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定SJ-BL玻璃管视镜型号，请按SJ-BL玻璃管视镜型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
    欢迎您访问我们的网站www.htlzh.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们会尽心尽力为您提供优良的服务。华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司是您理想的选择！
